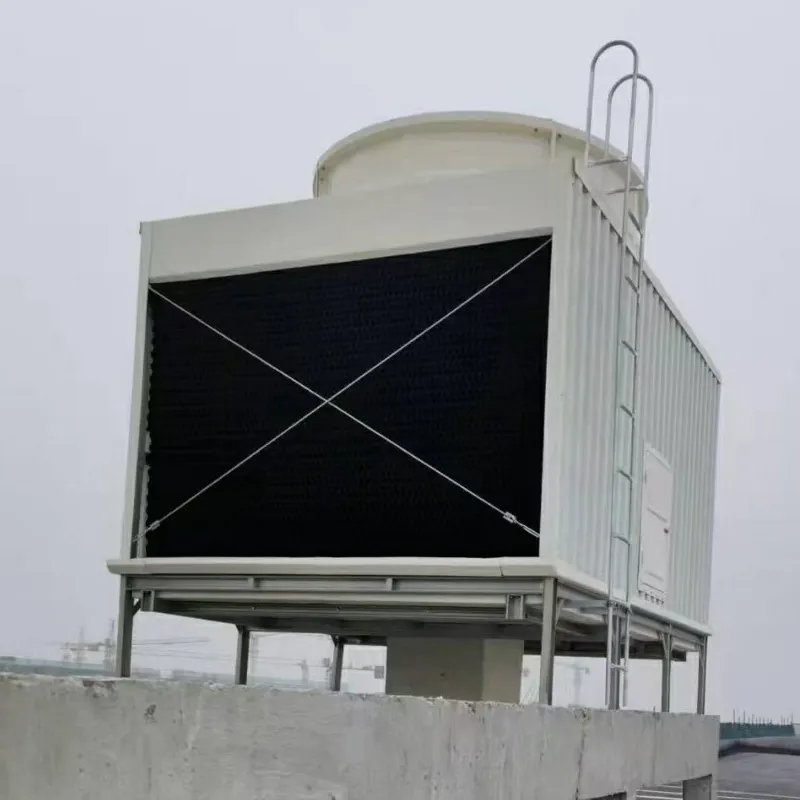

Техническое введение в градирню для кондиционирования воздуха

1.Обзор

Градирня кондиционирования воздуха является критически важным компонентом отвода тепла в центральных системах HVAC, предназначенным для рассеивания отработанного тепла от конденсаторов в атмосферу посредством испарительного охлаждения. Она обеспечивает эффективную работу холодильных циклов и широко используется в коммерческих зданиях (например, офисах, больницах, гостиницах) и промышленных объектах (например, центрах обработки данных). Основные соображения по проектированию включают мощность охладителя, температуру окружающего воздуха по влажному термометру и пространственные ограничения.

2. Принцип работы

Вход горячей воды: горячая вода (обычно 37°C) из конденсатора охладителя поступает в градирню.

Распределение воды: Распылительные форсунки равномерно распределяют воду по заполняющей среде.

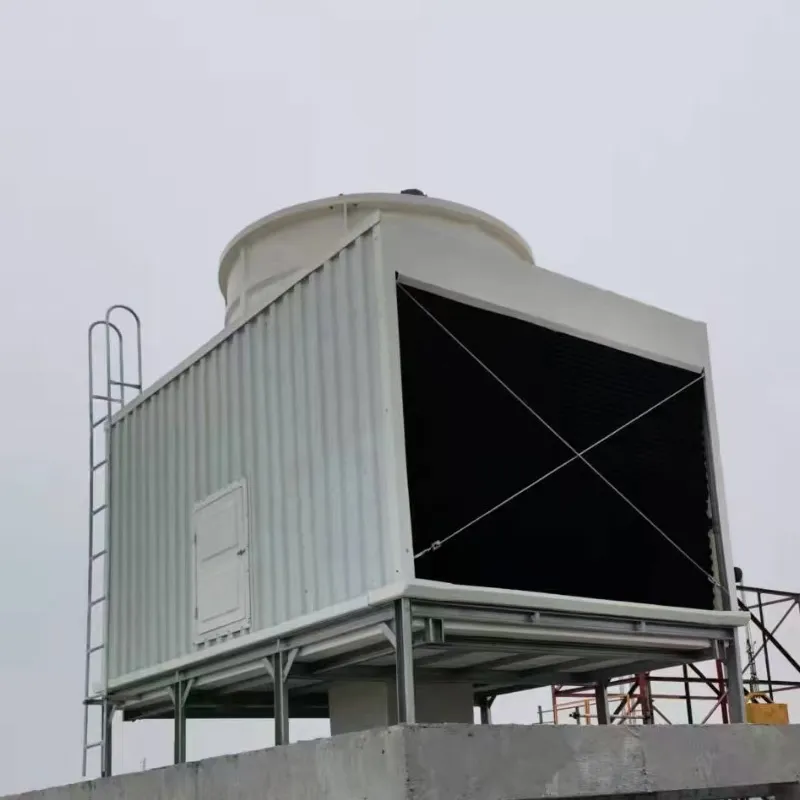

Теплообмен «воздух-вода»: вентиляторы обеспечивают взаимодействие воздуха с водой в противоточных или перекрестных конфигурациях, обеспечивая испарительное охлаждение.

Возврат охлажденной воды: охлажденная вода (≈32°C) возвращается в конденсатор.

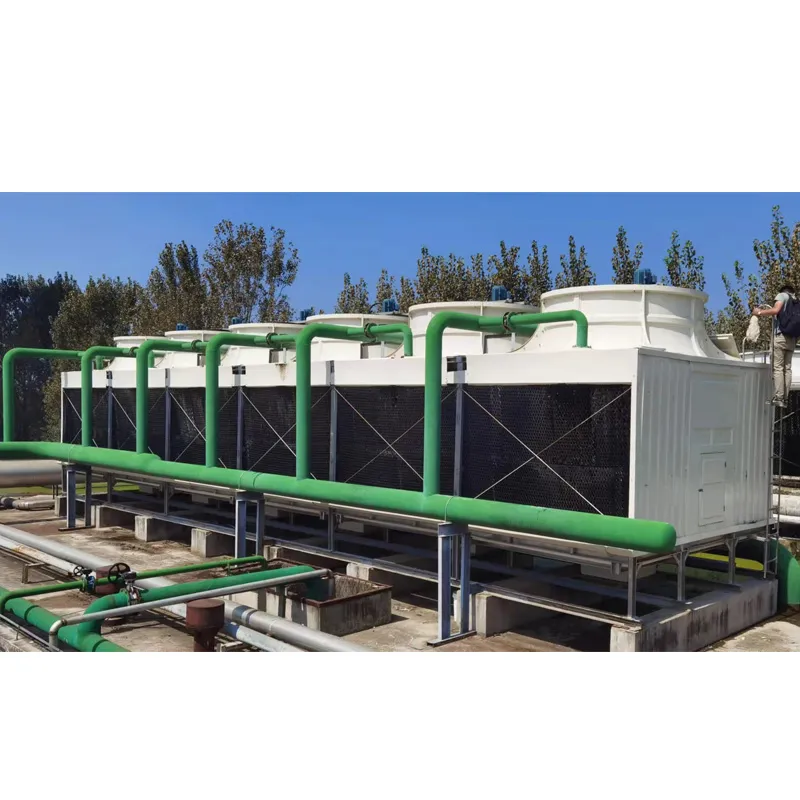

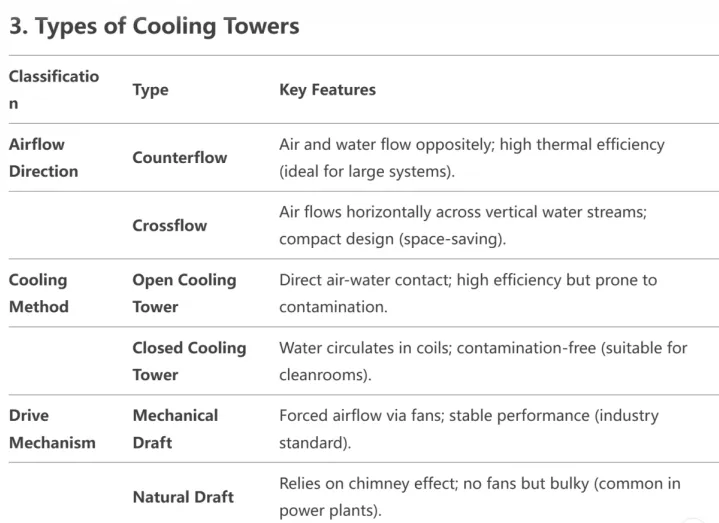

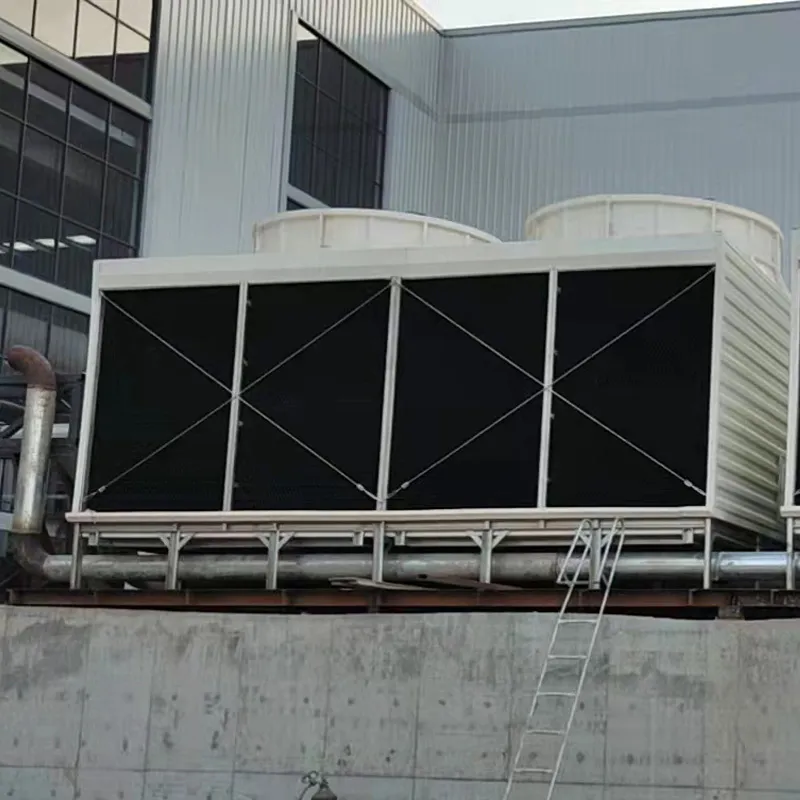

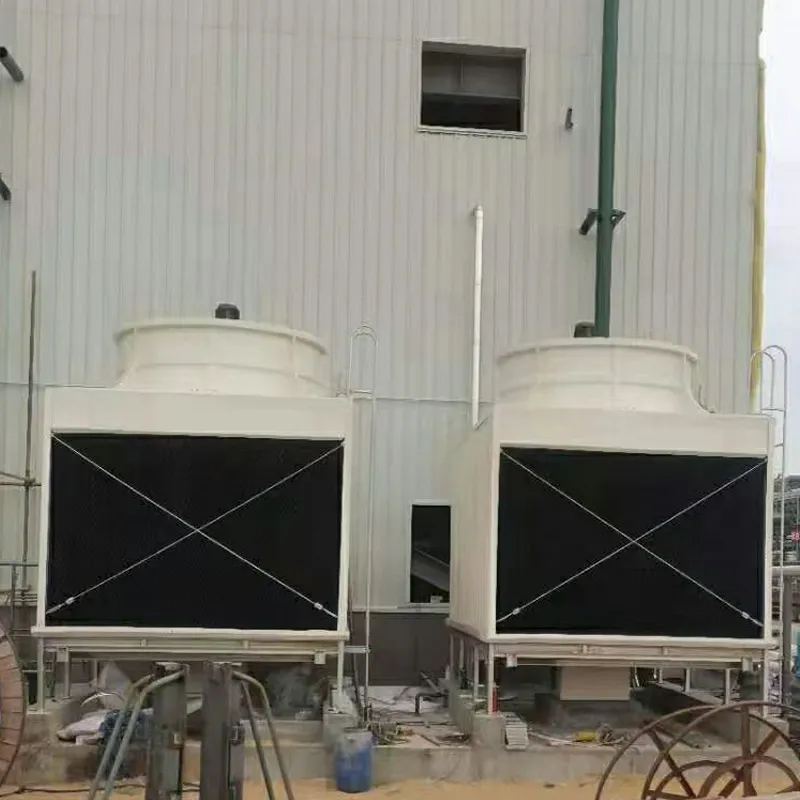

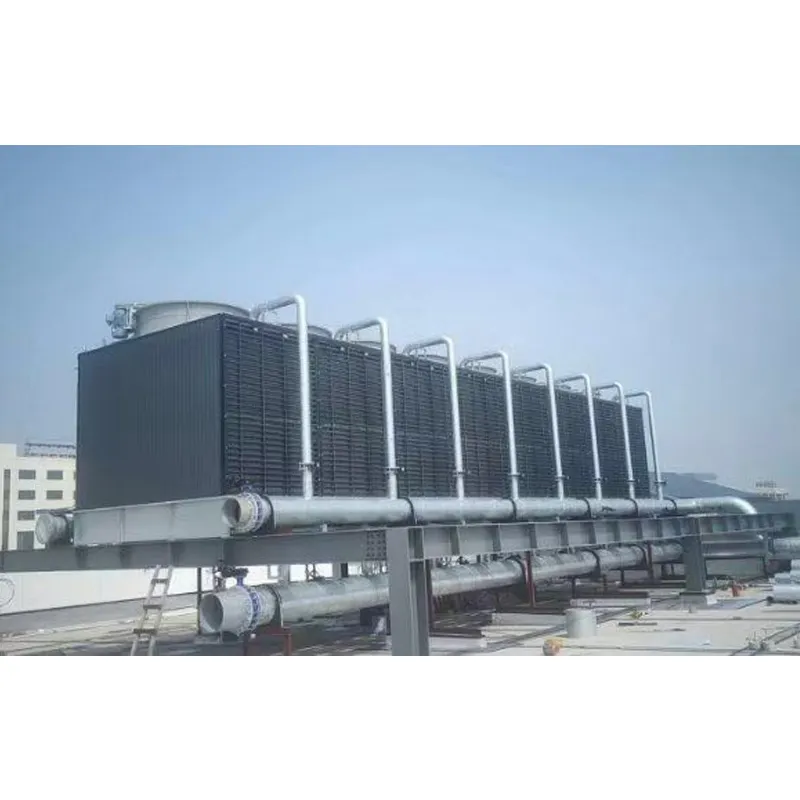

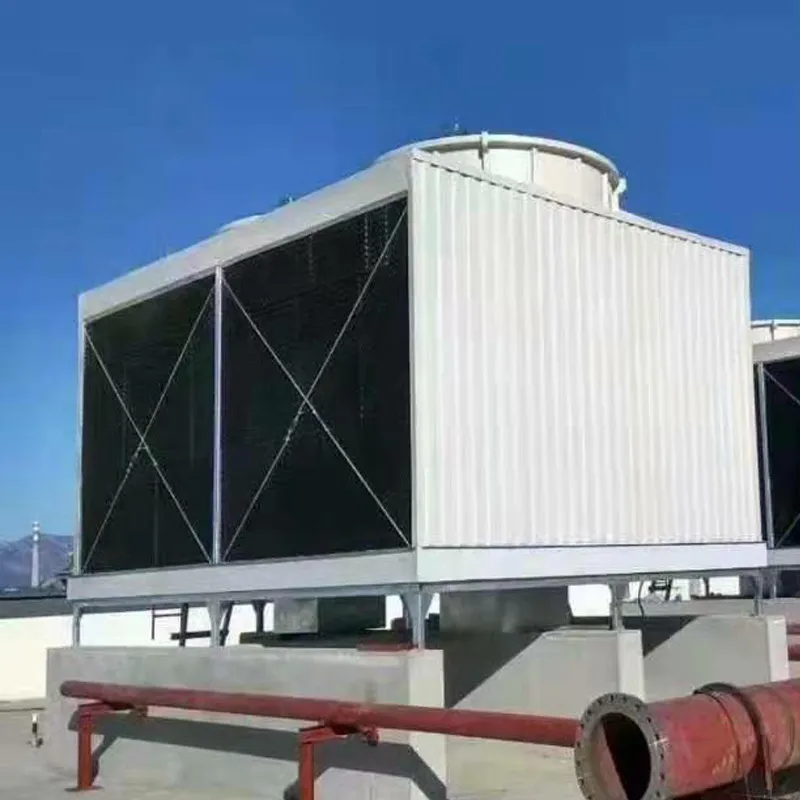

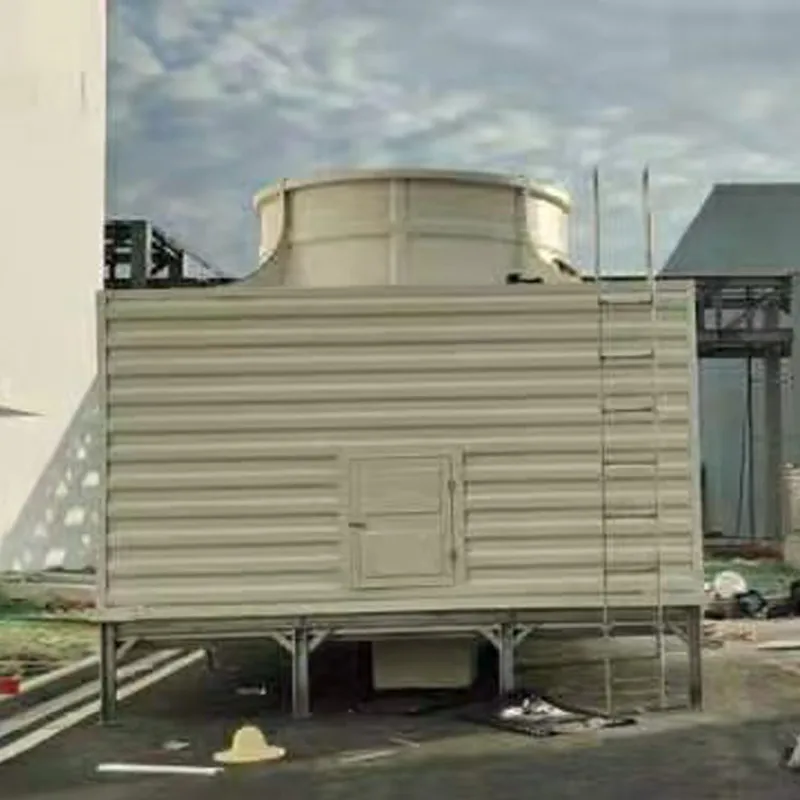

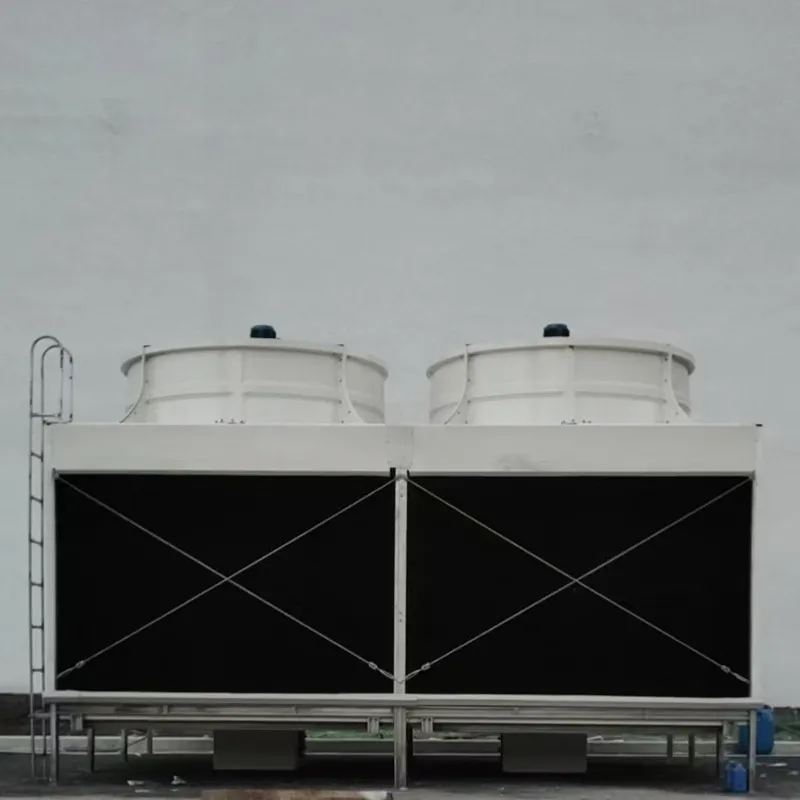

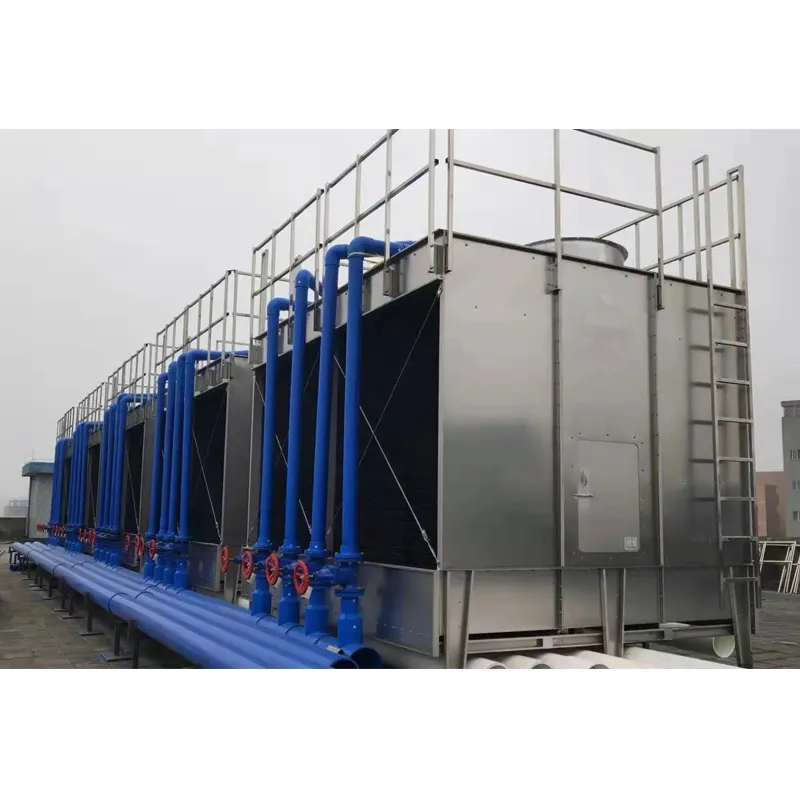

3. Типы градирен

4. Ключевые компоненты и конструкция

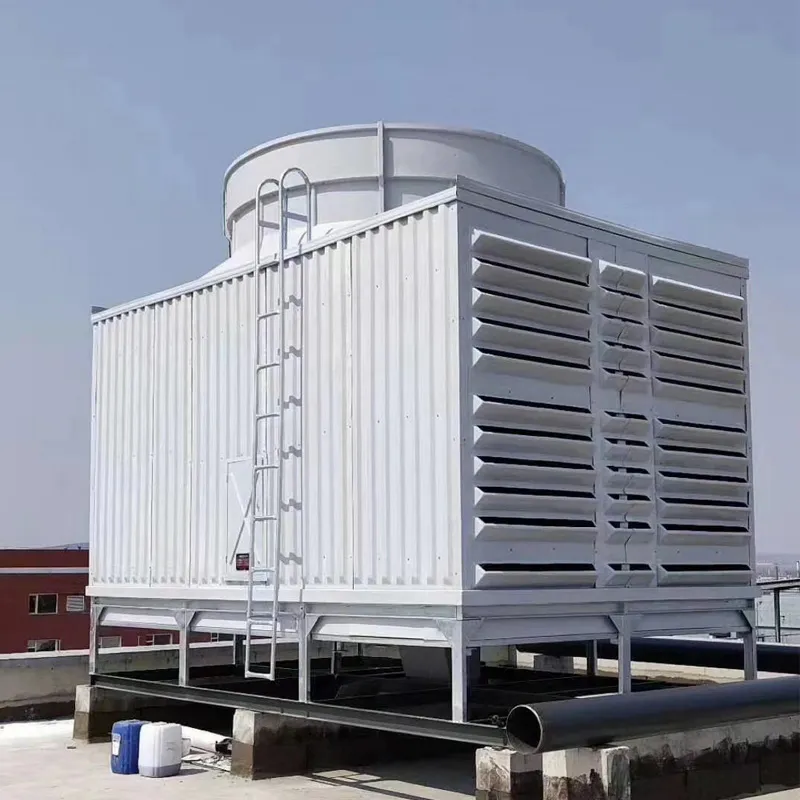

4.1 Основные компоненты

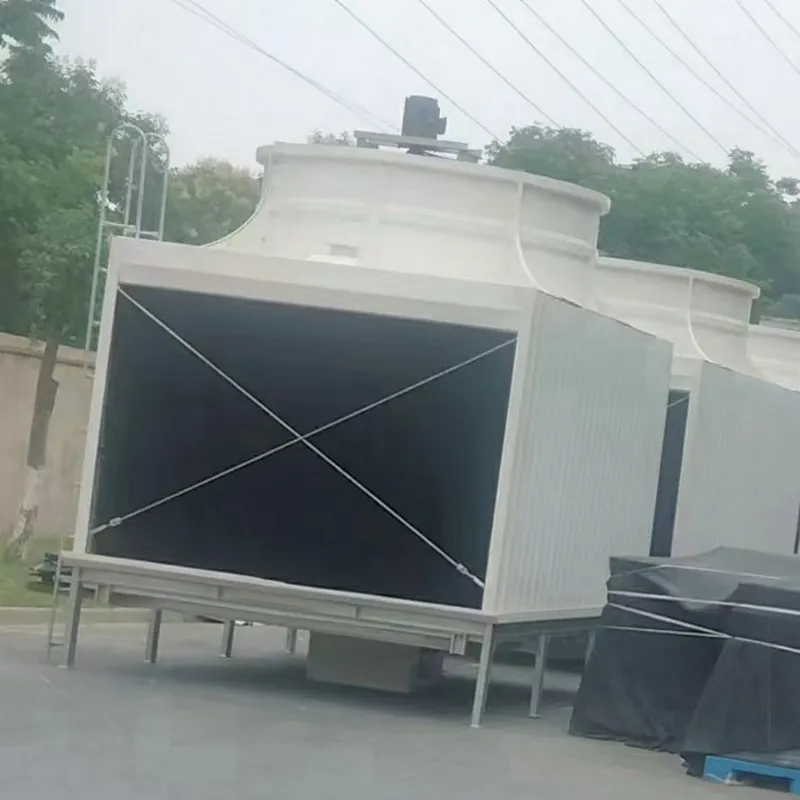

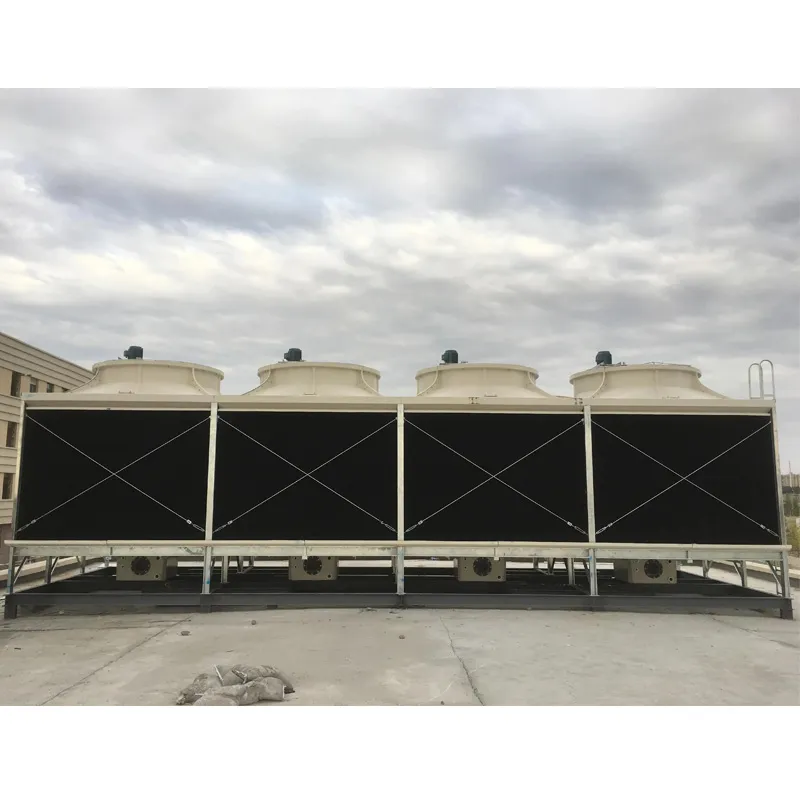

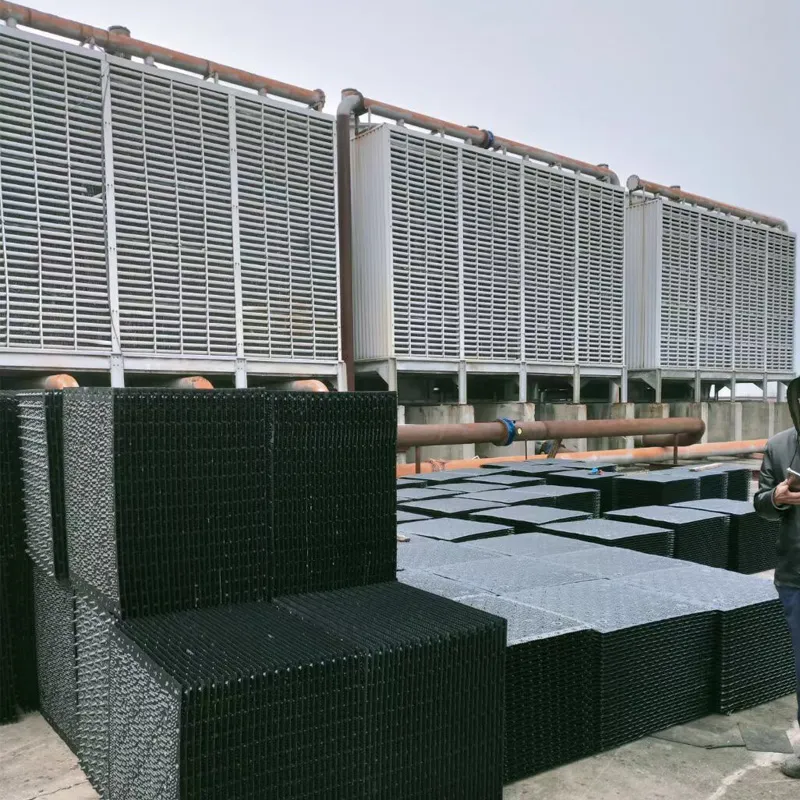

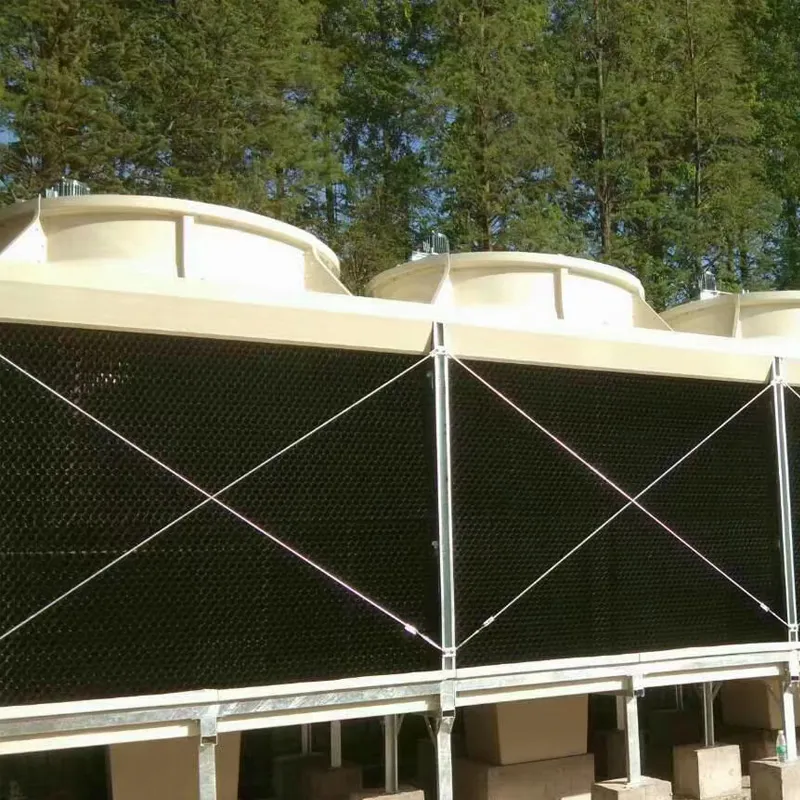

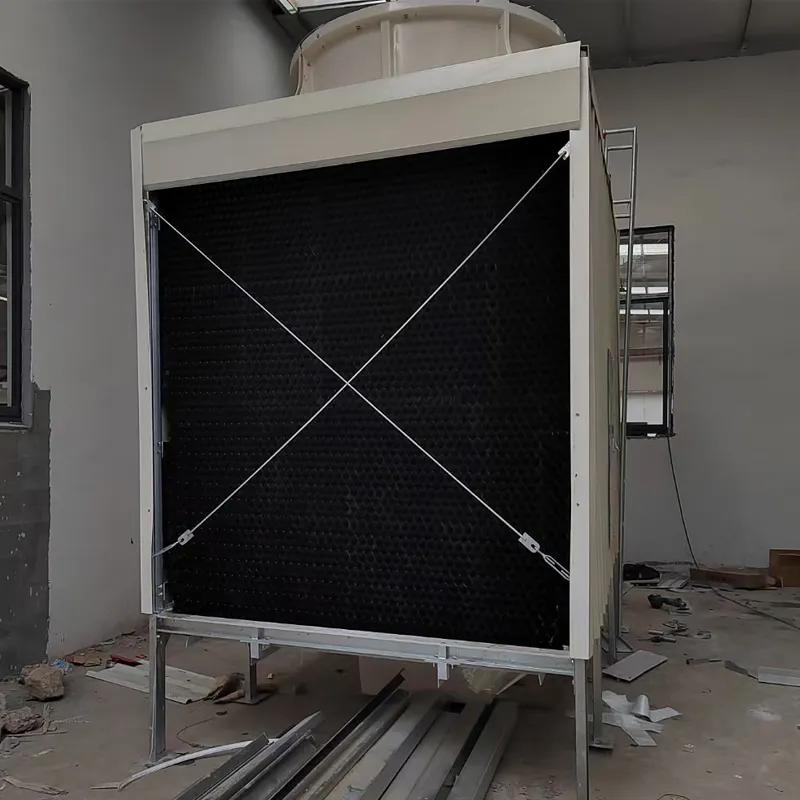

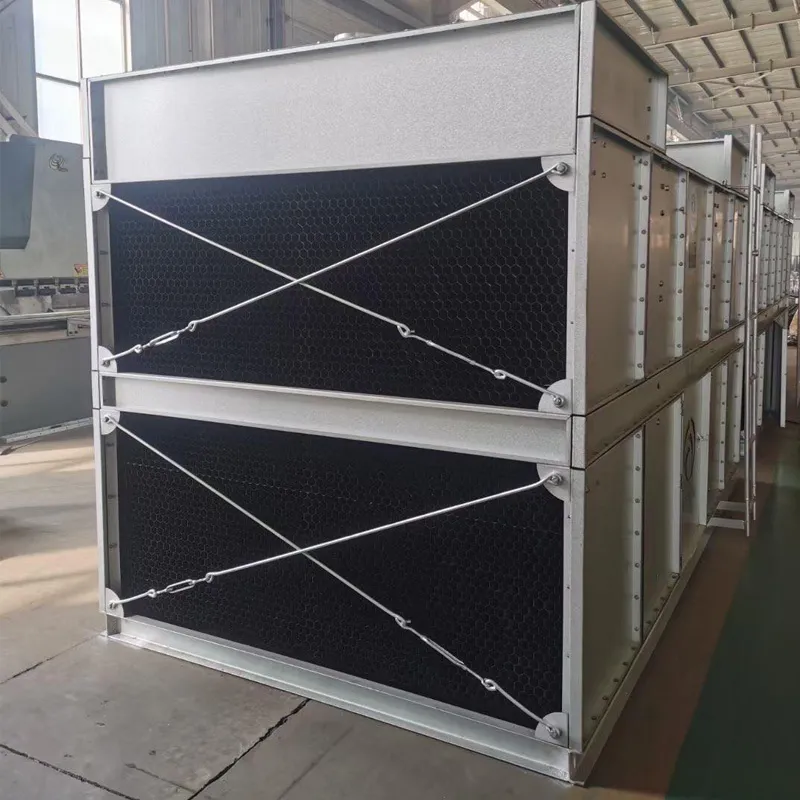

Наполнитель: модули из ПВХ или ПП для максимального увеличения площади контакта воздуха и воды.

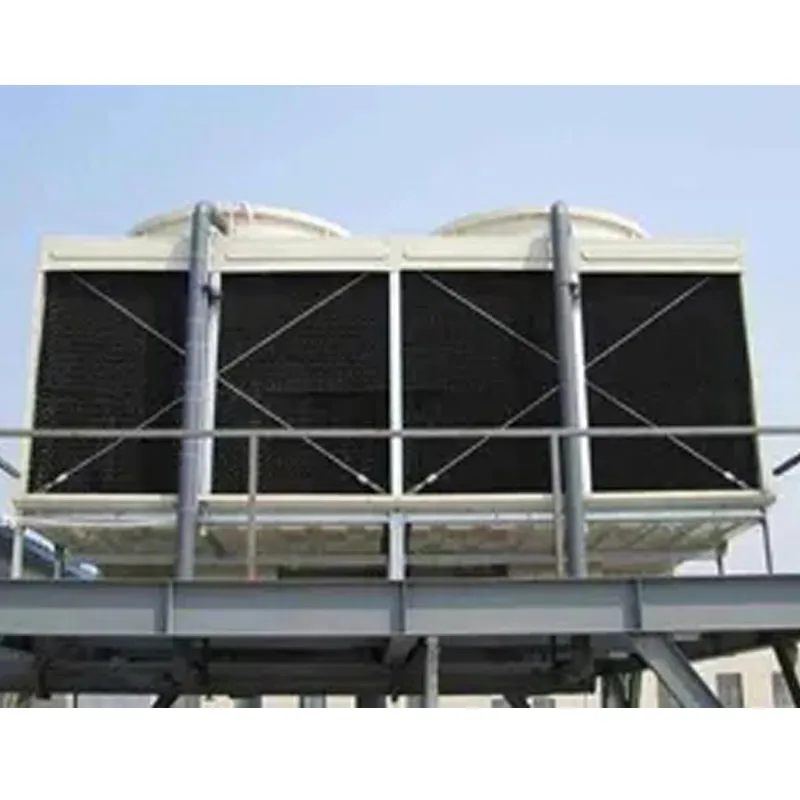

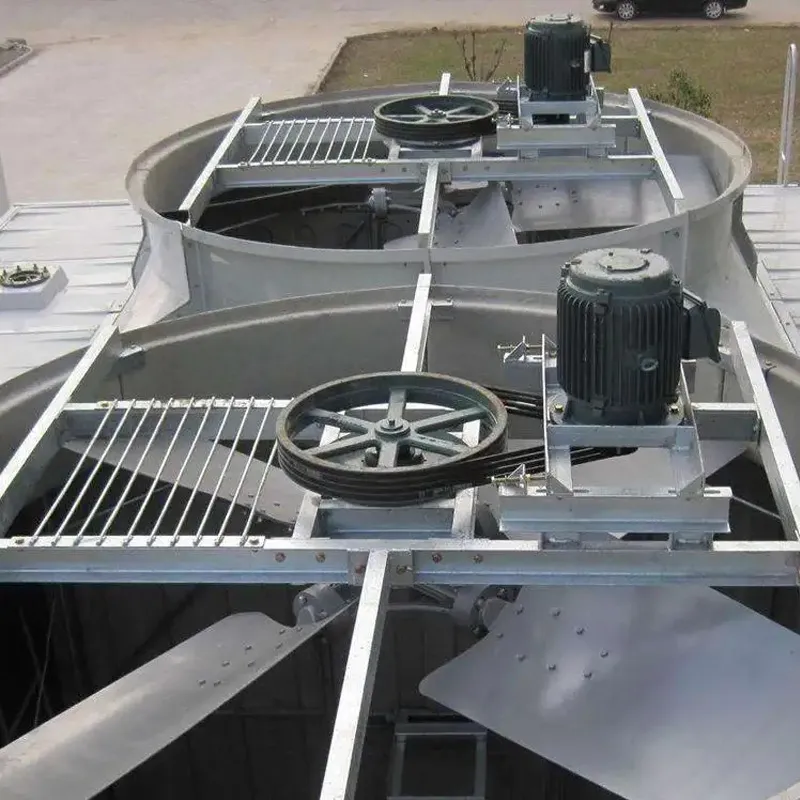

Система вентиляции: осевые/центробежные вентиляторы (например, двигатель мощностью 7,5 кВт для башни 100 ТR).

Распределение воды: вращающиеся форсунки или фиксированные распылительные трубы.

Drift Eliminator: Reduces water loss (<0.001% drift rate).

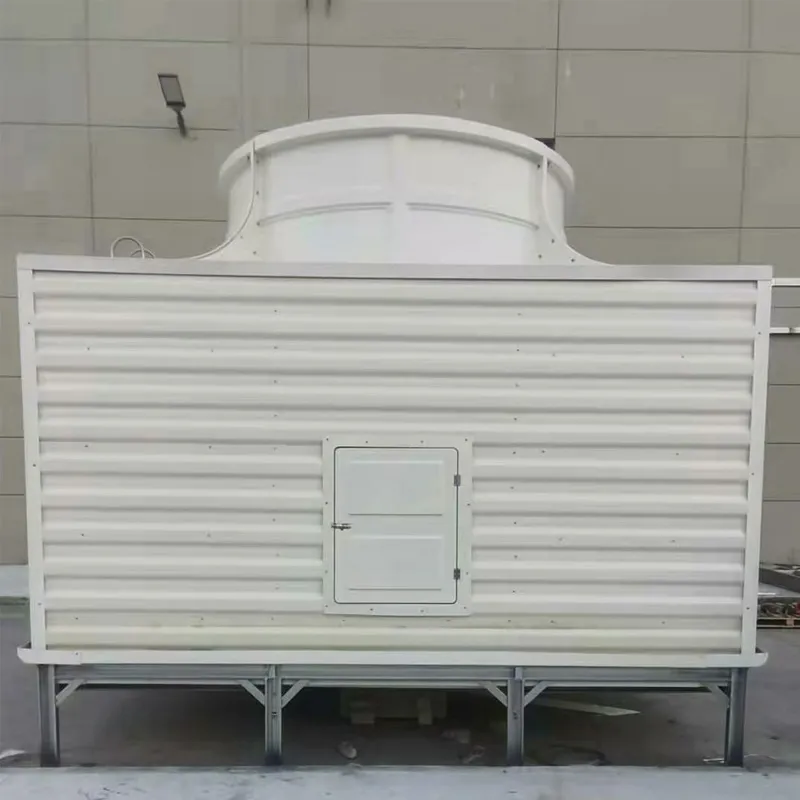

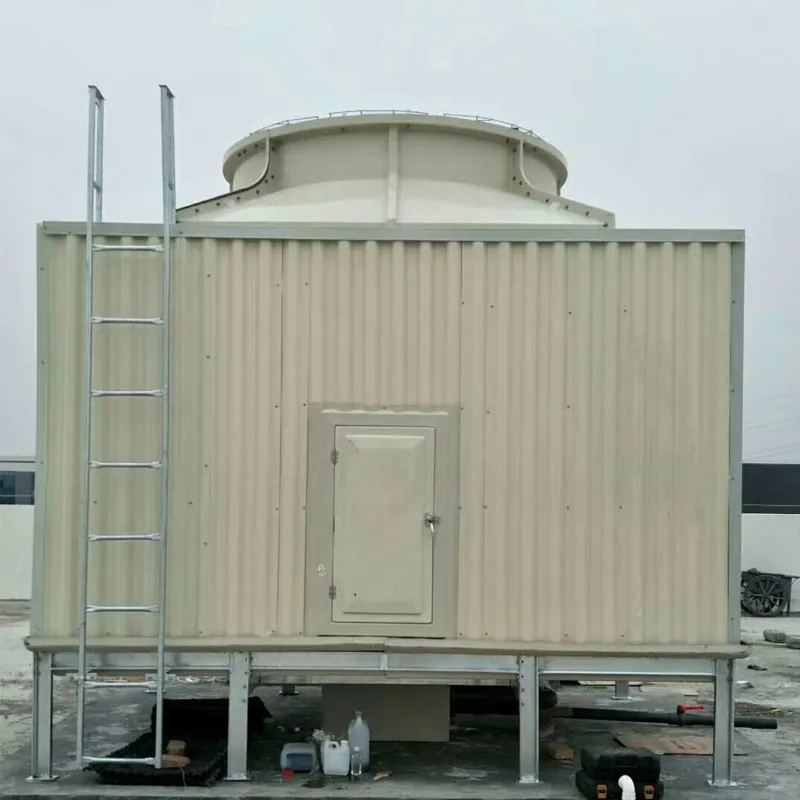

Корпус: FRP (коррозионностойкий) или оцинкованная сталь (экономичный).

4.2 Параметры проектирования

Холодопроизводительность (TR): 1 TR = 3,516 кВт; мощность градирни = 1,2–1,3 × TR чиллера (для компенсации теплопотерь).

Температура влажного термометра (WBT): Критическая базовая линия проектирования (например, 28 °C).

Подход: разница температур между охлажденной водой и WBT (обычно 3–5°C).

5. Рекомендации по выбору и настройке

5.1 Формула определения размера

Расход воды в башне (м³/ч) = \[Мощность охладителя (TR) × 3024 × 1,3 \] ÷ 5000

Пример: Для чиллера 500 TR → ≈393 м³/ч.

6. Энергоэффективность и устойчивость

Энергосберегающие технологии:

Частотно-регулируемые приводы (ЧРП) снижают мощность вентилятора на 20–30%.

Высокоэффективный наполнитель (теплопередача выше на 15%).

Экологичные особенности:

Стеклопластик совместим с хладагентами с низким ПГП (например, R-1233zd).

Уровень шума ≤65 дБ(А) на расстоянии 1 м (соответствует ASHRAE).

7. Техническое обслуживание и устранение неисправностей

Регулярное техническое обслуживание:

Еженедельно: проверяйте уровень воды/pH (6,5–8,5).

Ежемесячно: очищайте наполнитель и фильтры.

Распространенные проблемы:

Снижение эффективности: засорение наполнителей или дисбаланс вентилятора.

Необычный шум: износ подшипников или ослабление лезвий.

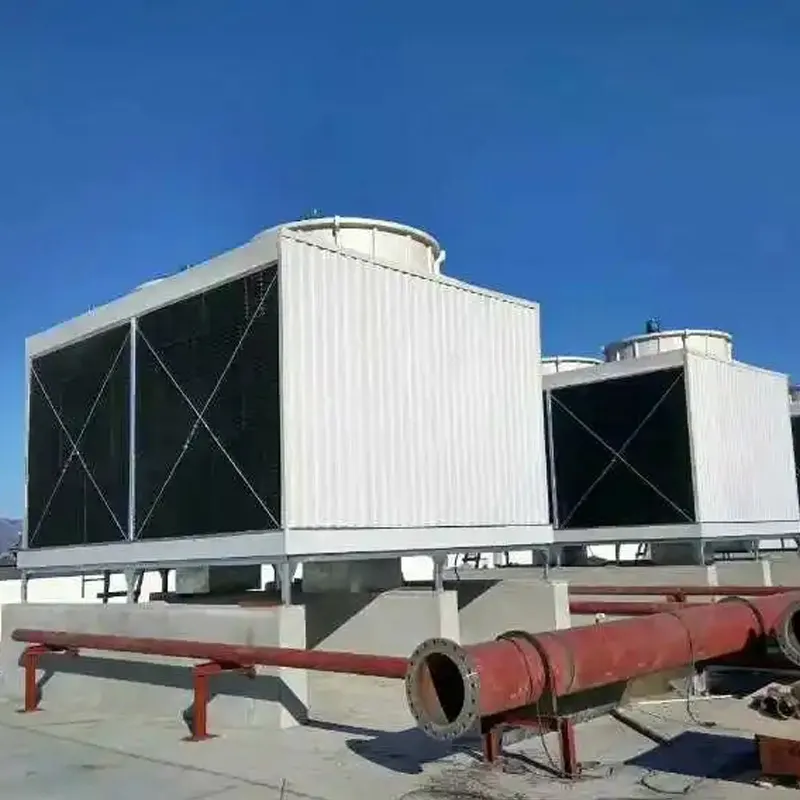

8. Типичные области применения

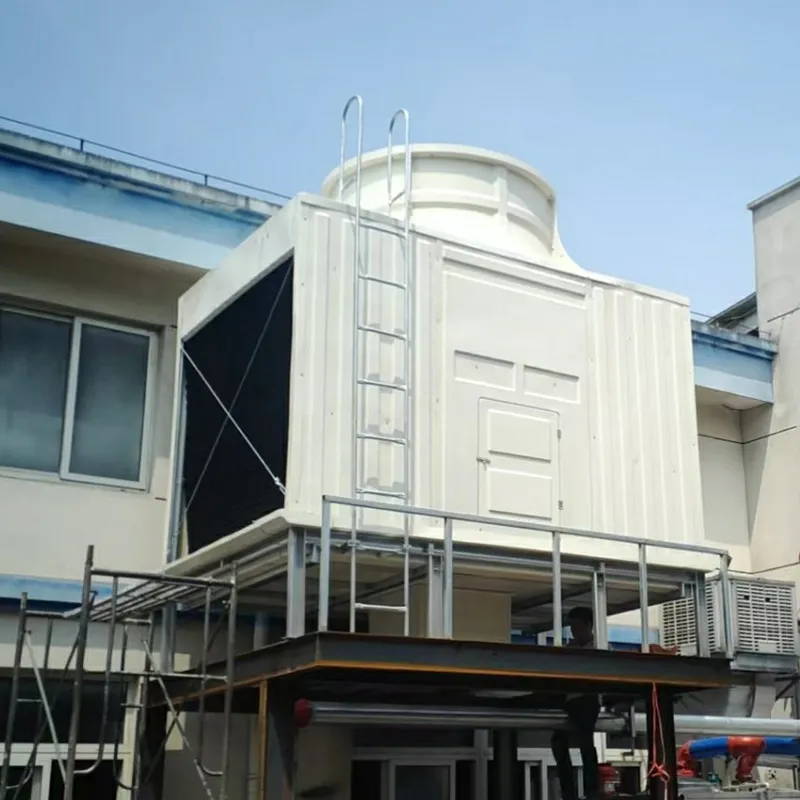

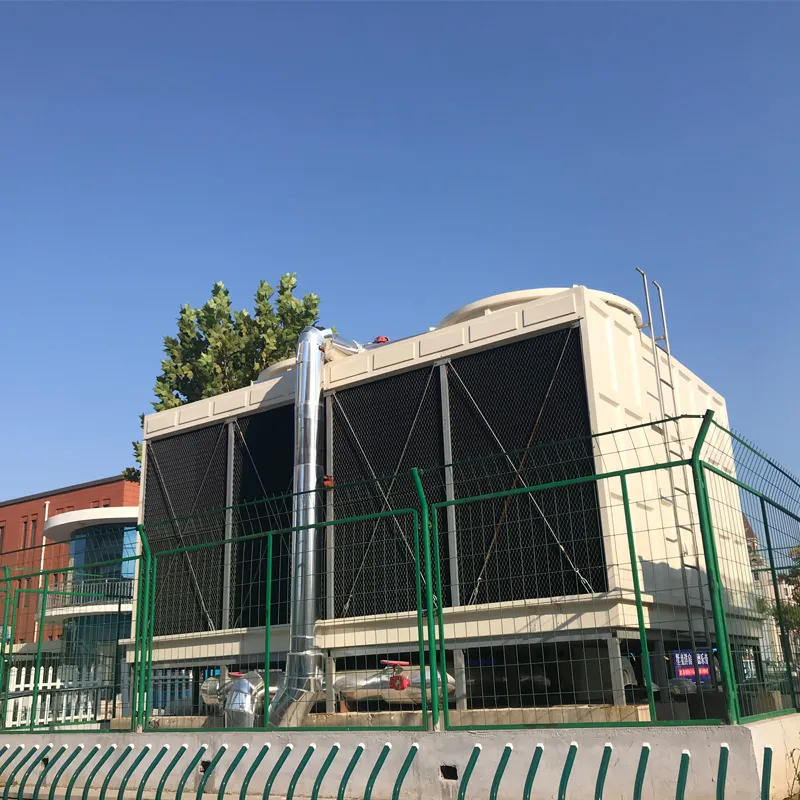

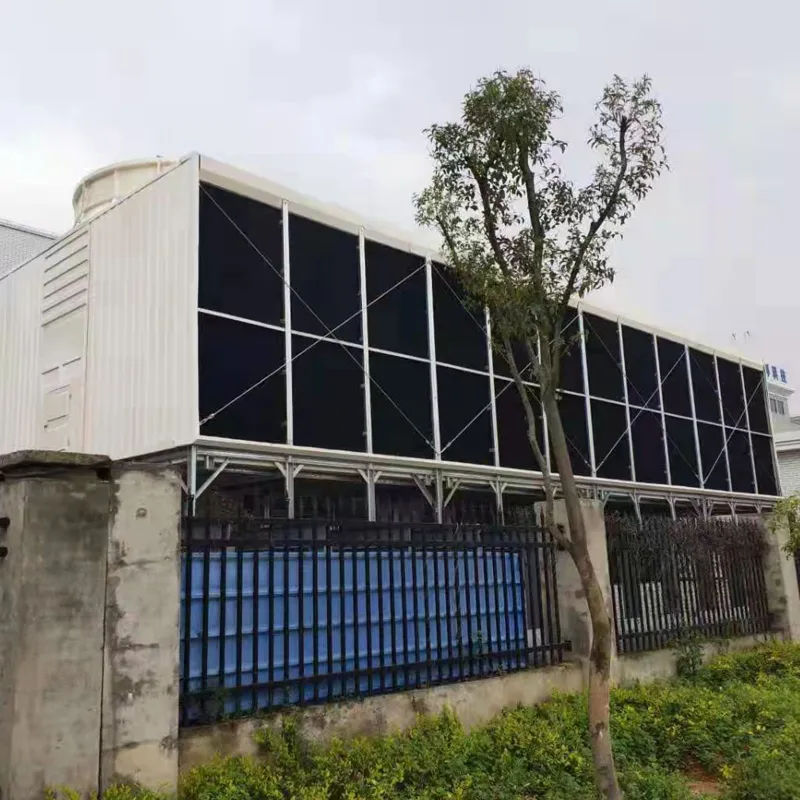

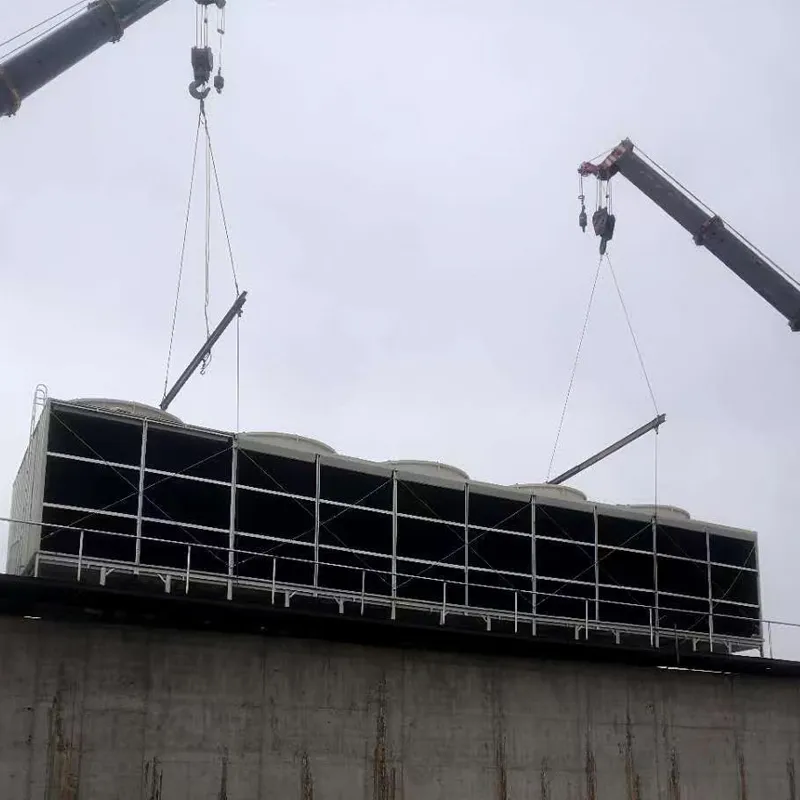

Коммерческие здания: торговые центры, офисы (башни площадью 200–1000 ТЦ).

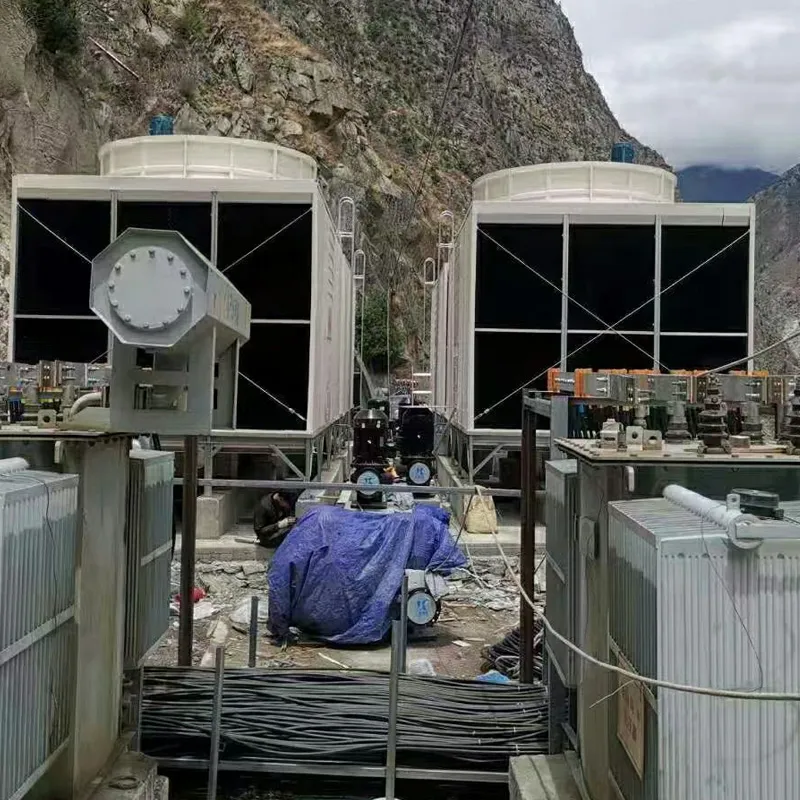

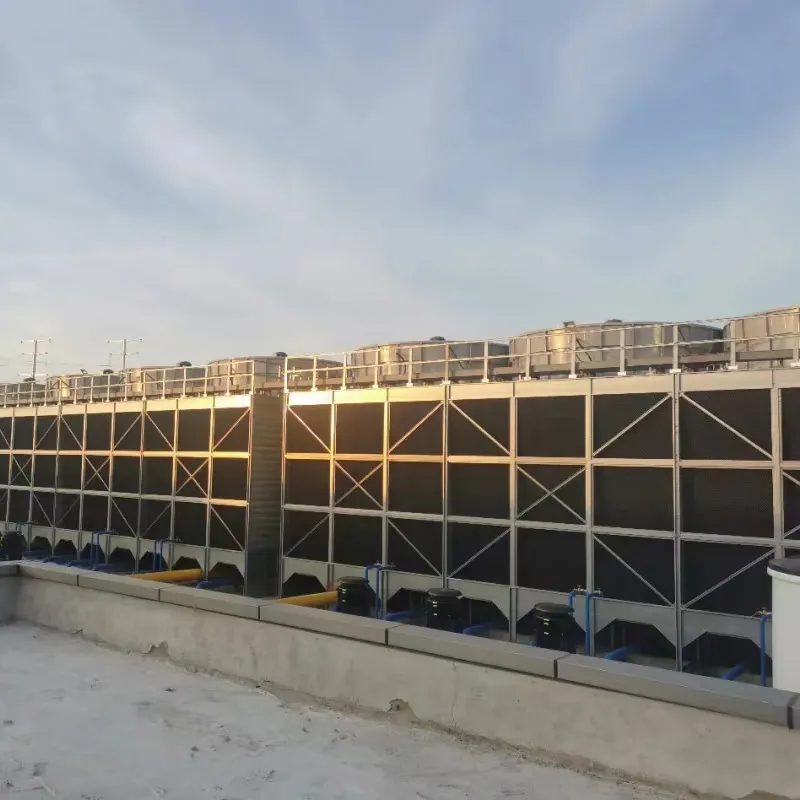

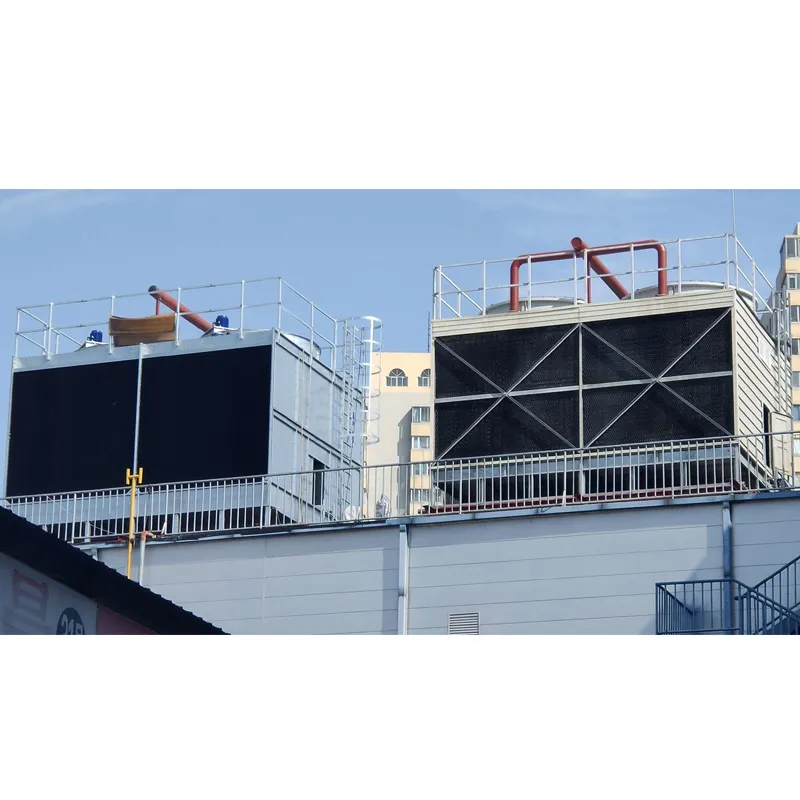

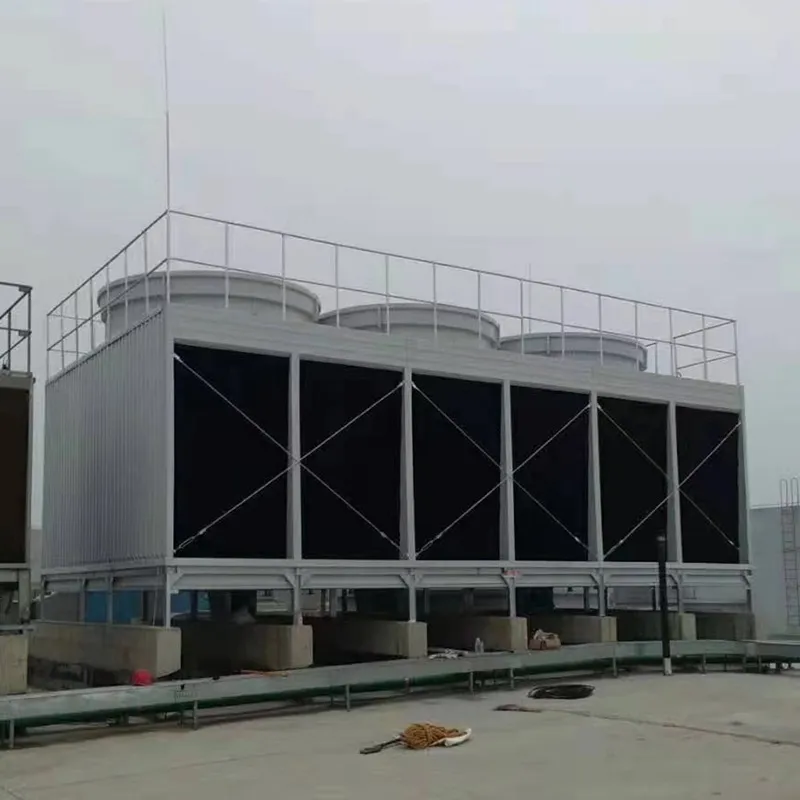

Центры обработки данных: избыточные конфигурации N+1.

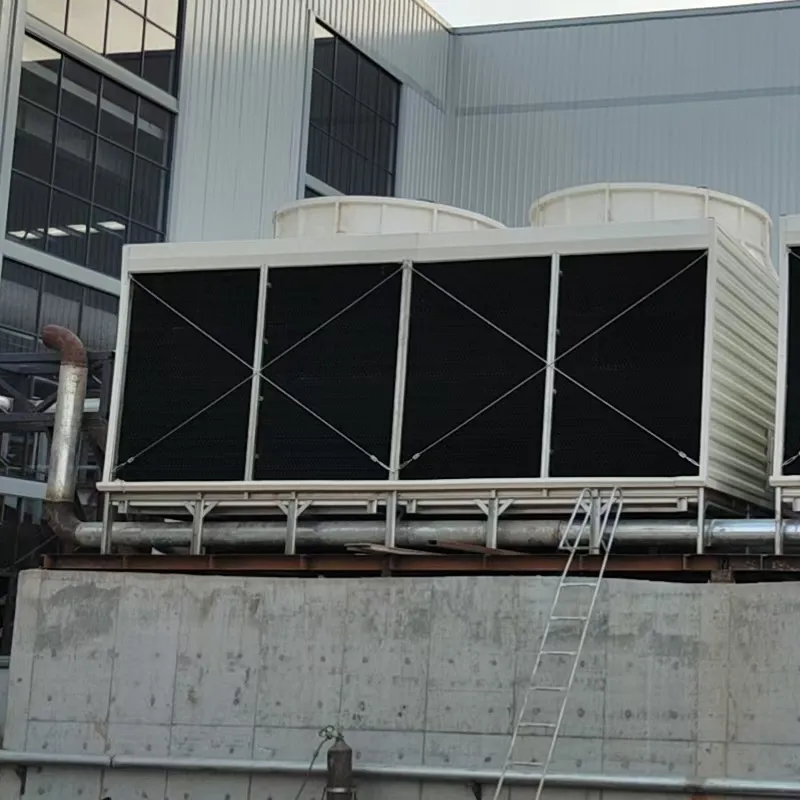

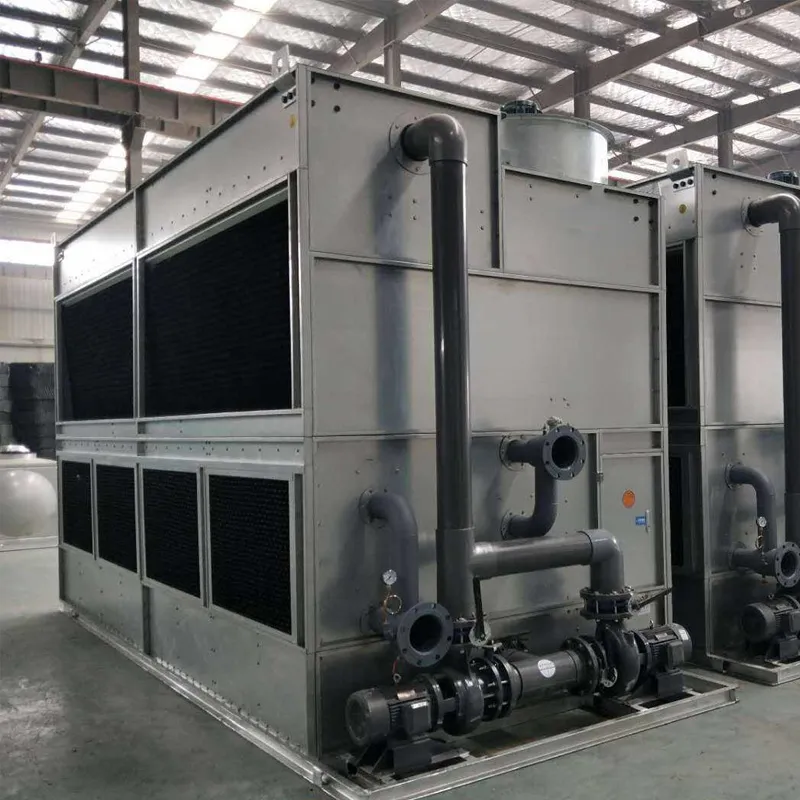

Медицинские учреждения: башни замкнутого цикла для контроля загрязнения.

9. Стоимость (RMB)

| Capacity (TR) | Price Range (10,000 RMB) | Remarks                        |

|--------------------|------------------------------|---------------------------------------|

| 100 TR             | 8–15                         | FRP counterflow, standard config.    |

| 500 TR             | 40–70                        | VFD fans + smart controls.           |

| 1,000 TR           | 80–150                       | Modular design for parallel setups.  |

10. Международные стандарты и сертификация

ASHRAE 90.1: Требования к энергоэффективности.

EN 13053: Соответствие вентиляционной системы (ЕС).

Сертификация LEED: баллы за экономию воды и энергии.

Заключение

Градирни кондиционирования воздуха жизненно важны для эффективности системы HVAC. Противоточные градирни подходят для высокопроизводительных коммерческих зданий, в то время как модели с поперечным потоком отлично подходят для модернизации в условиях ограниченного пространства. Отдавайте приоритет интеллектуальным системам мониторинга (с поддержкой IoT) и согласовывайте проекты с местными целями WBT и устойчивого развития.

Для получения рекомендаций по бренду (например, BAC, SPX, EVAPCO) или подробных технических сравнений укажите требования вашего проекта (климатическая зона, бюджет и т. д.).
