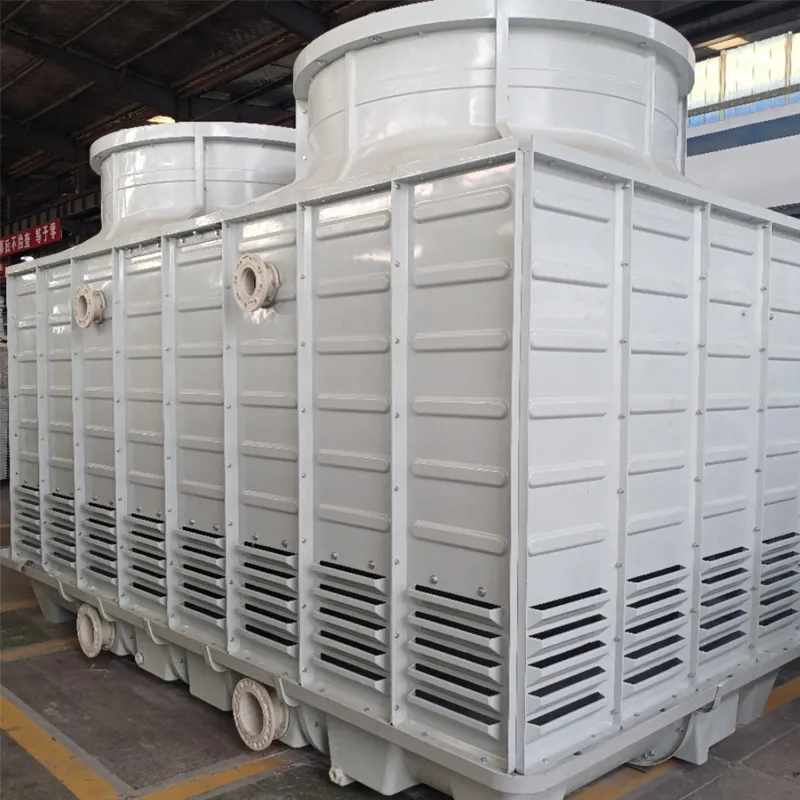

Квадратная противоточная градирня
Техническое введение в квадратную противоточную градирню
1. Overview
Квадратная противоточная градирня — это градирня с механической тягой, характеризующаяся прямоугольной/кубовидной структурой, где воздух и вода движутся в противоположных направлениях (противоток) для максимальной эффективности теплопередачи. Широко используется на электростанциях, в химической промышленности, центрах обработки данных и других промышленных приложениях, требующих высокоэффективного рассеивания тепла, особенно подходит для мест с ограниченным пространством или проектов, требующих модульной масштабируемости.
2. Основная структура и дизайн
2.1 Основные компоненты
|
Компонент |
Материал/Дизайн |
Функция |
|
Каркас башни |
Оцинкованная сталь/FRP |
Структурная поддержка, устойчивая к коррозии |
|
Заполните Медиа |
Модули из ПВХ или ПП |
Увеличить площадь поверхности контакта воздуха и воды |
|
Распределение воды |
Вращающиеся форсунки/фиксированные распылительные трубы |
Равномерно распределите горячую воду по заливным горловинам. |
|
Система вентиляторов |
Осевые вентиляторы (верхние) |
Нагнетание воздуха вверх от основания |
|
Устранители капель |
Гофрированные листы ПВХ |
Снижение потерь воды из-за уноса (эффективность >99,9%) |
|
Бассейн с холодной водой |
Нержавеющая сталь/FRP |
Собирайте охлажденную воду для рециркуляции. |
2.2 Особенности конструкции
Противоток: воздух движется вверх против нисходящей воды, увеличивая температурный градиент.

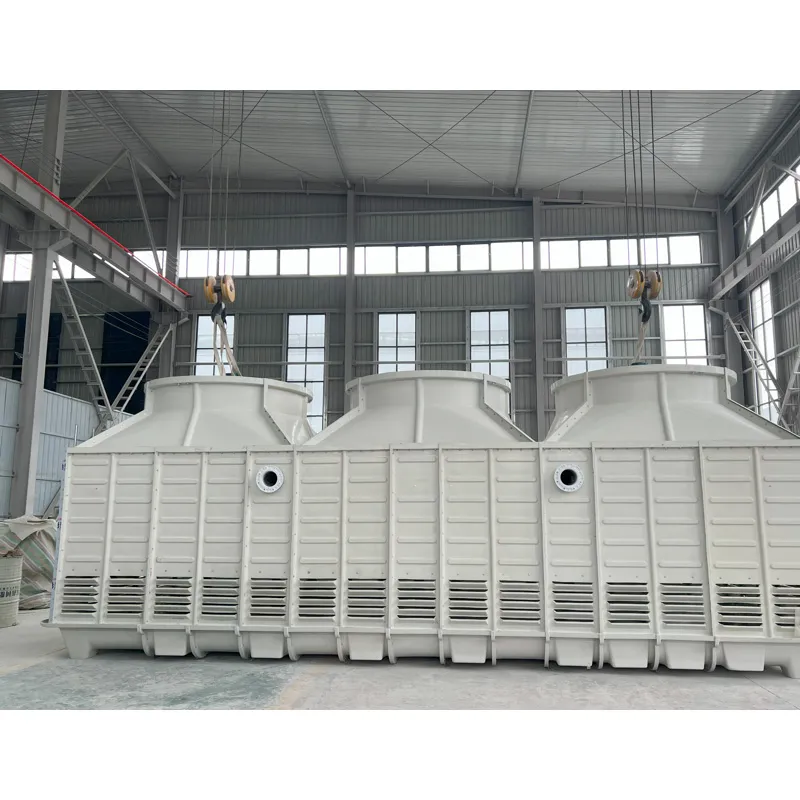

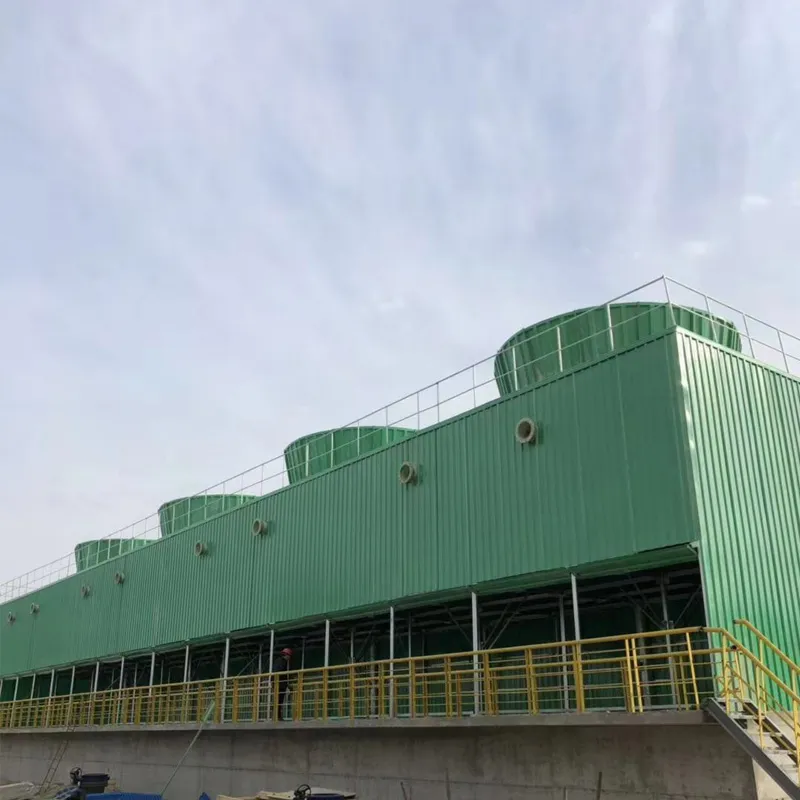

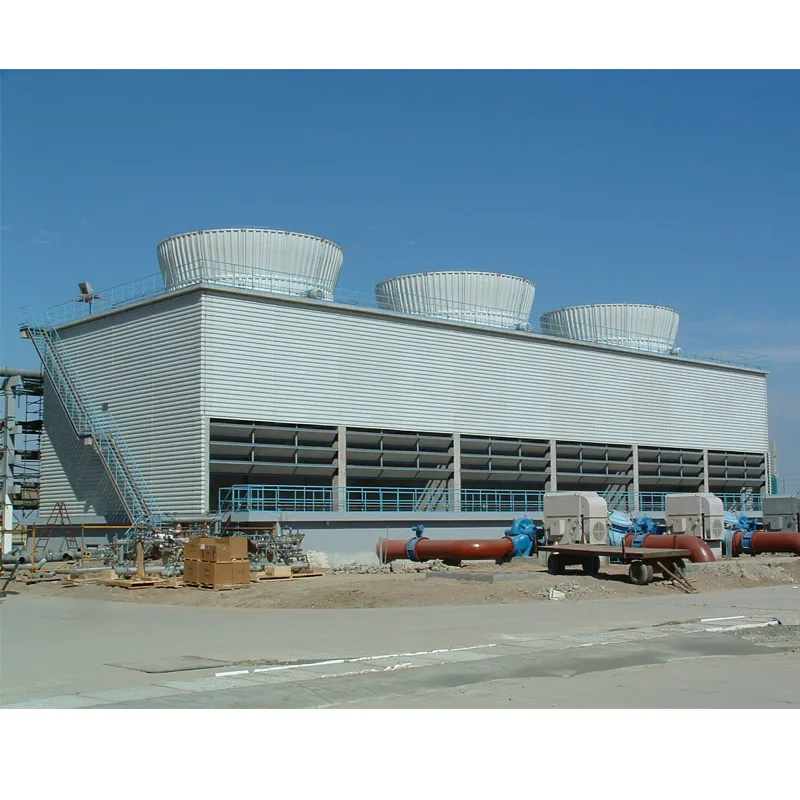

Модульная конфигурация: поддерживает параллельную установку для гибкого расширения емкости.

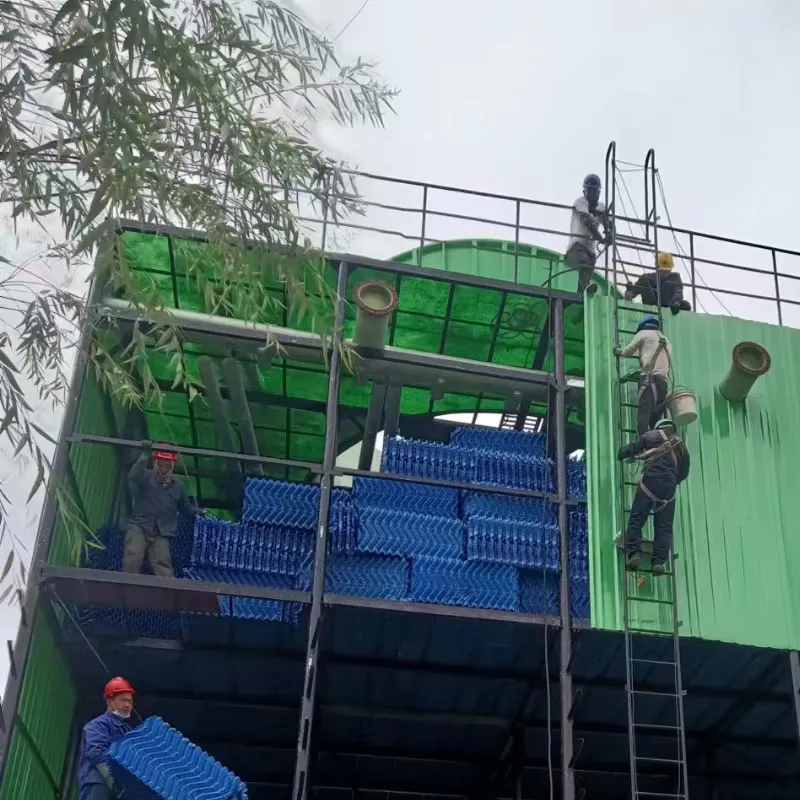

Простота обслуживания: съемные боковые панели обеспечивают легкий доступ к наполнителям и внутренним компонентам.
3. Принцип работы
Подача горячей воды: Технологическая горячая вода подается в распределительную систему.
Распределение воды: Форсунки равномерно распыляют воду по заполняющей среде.
Воздушный поток: установленные сверху вентиляторы затягивают окружающий воздух вверх через башню.
Теплообмен: Испарительное охлаждение происходит за счет противоточного взаимодействия воздуха и воды.
Восстановление охлажденной воды: охлажденная вода собирается в бассейне для повторного использования.
4. Преимущества производительности
|
Параметр |
Преимущества |
|
Эффективность охлаждения |
ΔT (разница температур) на 10–15% выше по сравнению с конструкциями с поперечным потоком. |
|
Эффективность использования пространства |
Вертикальная конструкция минимизирует занимаемую площадь, идеально подходит для узких или прямоугольных пространств. |
|
Стоимость обслуживания |
Модульные компоненты сокращают время простоя на 30%. |
|
Сохранение водных ресурсов |
Современные каплеотбойники ограничивают потери воды до <0,001% от расхода циркуляции. |
|
Контроль шума |
Низкоскоростные вентиляторы + звукоизоляция обеспечивают уровень шума ≤65 дБ(А) на расстоянии 1 м. |
5. Типичные области применения
Генерация электроэнергии: охлаждение конденсаторной воды на тепловых/атомных электростанциях.
Химическая и нефтехимическая промышленность: теплоотвод для реакторов и ректификационных колонн.
Центры обработки данных: вспомогательное охлаждение для серверных систем с жидкостным охлаждением.
Производство: Охлаждение для машин литья под давлением и систем литья под давлением.
6. Сравнение с круглыми градирнями
|
Особенность |
Квадратная противоточная башня |
Круглая градирня |
|
Равномерность воздушного потока |
Требуются направляющие воздушного потока для минимизации мертвых зон. |
Естественно равномерный поток воздуха |
|
Масштабируемость |
Модульное параллельное расширение |
Ограничено повышением мощности отдельных единиц |
|
Сопротивление ветру |
Для высотных объектов необходим усиленный каркас |
Превосходная внутренняя ветроустойчивость |
|
Гибкость установки |
Подходит для прямоугольных пространств, можно крепить на стену |
Требуется выделенная круглая область |
7. Рекомендации по выбору и обслуживанию
7.1 Ключевые параметры выбора
Холодопроизводительность (RT): рассчитывается на основе тепловой нагрузки (1 RT ≈ 3,5 кВт).
Температура влажного термометра: проектируйте для экстремальных местных условий (например, температура влажного термометра 28°C).
Качество воды: поддерживайте TDS < 500 ppm с помощью обычных ингибиторов коррозии.
7.2 Протокол обслуживания
Ежеквартально: очистка наполнителя, проверка балансировки вентилятора.
Ежегодно: замена смазки подшипников, проверка изоляции двигателя.
Подготовка к зиме: слейте воду из бассейнов и установите электрические нагревательные ленты в условиях холодного климата.
8. Устойчивость и энергоэффективность
Экономия энергии: частотно-регулируемые приводы (ЧРП) снижают энергопотребление вентиляторов на 20–30%.
Экологичные материалы: перерабатываемый армированный стекловолокном пластик снижает углеродный след за весь жизненный цикл.
Нулевой сброс жидкости: замкнутые системы с повторным использованием умягченной/отфильтрованной воды.
Заключение
Квадратные противоточные градирни отличаются высокоэффективным теплообменом, модульной масштабируемостью и оптимизацией пространства, что делает их идеальными для промышленных систем охлаждения. Для оптимальной производительности отдайте приоритет моделям с системами мониторинга с поддержкой IoT и адаптируйте конфигурации к тепловым и пространственным требованиям конкретного объекта.
Что говорят о нас наши клиенты
/home/www/wwwroot/HTML/www.exportstart.com/wp-content/themes/1344/article-products.php on line 375Warning: Trying to access array offset on value of type null in /home/www/wwwroot/HTML/www.exportstart.com/wp-content/themes/1344/article-products.php on line 375
" title="
Warning: Undefined array key "array_faq_common_pro_List_title" in /home/www/wwwroot/HTML/www.exportstart.com/wp-content/themes/1344/article-products.php on line 375
Warning: Trying to access array offset on value of type null in /home/www/wwwroot/HTML/www.exportstart.com/wp-content/themes/1344/article-products.php on line 375
">
Квадратная противоточная градирня
Техническое введение в квадратную противоточную градирню
-
1.Обзор
Квадратная противоточная градирня — это градирня с механической тягой, характеризующаяся прямоугольной/кубовидной структурой, где воздух и вода движутся в противоположных направлениях (противоток) для максимальной эффективности теплопередачи. Широко используется на электростанциях, в химической промышленности, центрах обработки данных и других промышленных приложениях, требующих высокоэффективного рассеивания тепла, особенно подходит для мест с ограниченным пространством или проектов, требующих модульной масштабируемости.
2. Основная структура и дизайн
2.1 Основные компоненты
|
Компонент |
Материал/Дизайн |
Функция |
|
Каркас башни |
Оцинкованная сталь/FRP |
Структурная поддержка, устойчивая к коррозии |
|
Заполните Медиа |
Модули из ПВХ или ПП |
Увеличить площадь поверхности контакта воздуха и воды |
|
Распределение воды |
Вращающиеся форсунки/фиксированные распылительные трубы |
Равномерно распределите горячую воду по заливным горловинам. |
|
Система вентиляторов |
Осевые вентиляторы (верхние) |
Нагнетание воздуха вверх от основания |
|
Устранители капель |
Гофрированные листы ПВХ |
Снижение потерь воды из-за уноса (эффективность >99,9%) |
|
Бассейн с холодной водой |
Нержавеющая сталь/FRP |
Собирайте охлажденную воду для рециркуляции. |
2.2 Особенности конструкции
Противоток: воздух движется вверх против нисходящей воды, увеличивая температурный градиент.
Модульная конфигурация: поддерживает параллельную установку для гибкого расширения емкости.
Простота обслуживания: съемные боковые панели обеспечивают легкий доступ к наполнителям и внутренним компонентам.
3. Принцип работы
Подача горячей воды: Технологическая горячая вода подается в распределительную систему.
Распределение воды: Форсунки равномерно распыляют воду по заполняющей среде.
Воздушный поток: установленные сверху вентиляторы затягивают окружающий воздух вверх через башню.
Теплообмен: Испарительное охлаждение происходит за счет противоточного взаимодействия воздуха и воды.
Восстановление охлажденной воды: охлажденная вода собирается в бассейне для повторного использования.
4. Преимущества производительности
|
Параметр |
Преимущества |
|
Эффективность охлаждения |
ΔT (разница температур) на 10–15% выше по сравнению с конструкциями с поперечным потоком. |
|
Эффективность использования пространства |
Вертикальная конструкция минимизирует занимаемую площадь, идеально подходит для узких или прямоугольных пространств. |
|
Стоимость обслуживания |
Модульные компоненты сокращают время простоя на 30%. |
|
Сохранение водных ресурсов |
Современные каплеотбойники ограничивают потери воды до <0,001% от расхода циркуляции. |
|
Контроль шума |
Низкоскоростные вентиляторы + звукоизоляция обеспечивают уровень шума ≤65 дБ(А) на расстоянии 1 м. |
5. Типичные области применения
Генерация электроэнергии: охлаждение конденсаторной воды на тепловых/атомных электростанциях.
Химическая и нефтехимическая промышленность: теплоотвод для реакторов и ректификационных колонн.
Центры обработки данных: вспомогательное охлаждение для серверных систем с жидкостным охлаждением.
Производство: Охлаждение для машин литья под давлением и систем литья под давлением.
6. Сравнение с круглыми градирнями
|
Особенность |
Квадратная противоточная башня |
Круглая градирня |
|
Равномерность воздушного потока |
Требуются направляющие воздушного потока для минимизации мертвых зон. |
Естественно равномерный поток воздуха |
|
Масштабируемость |
Модульное параллельное расширение |
Ограничено повышением мощности отдельных единиц |
|
Сопротивление ветру |
Для высотных объектов необходим усиленный каркас |
Превосходная внутренняя ветроустойчивость |
|
Гибкость установки |
Подходит для прямоугольных пространств, можно крепить на стену |
Требуется выделенная круглая область |
7. Рекомендации по выбору и обслуживанию
7.1 Ключевые параметры выбора
Холодопроизводительность (RT): рассчитывается на основе тепловой нагрузки (1 RT ≈ 3,5 кВт).
Температура влажного термометра: проектируйте для экстремальных местных условий (например, температура влажного термометра 28°C).
Качество воды: поддерживайте TDS < 500 ppm с помощью обычных ингибиторов коррозии.
7.2 Протокол обслуживания
Ежеквартально: очистка наполнителя, проверка балансировки вентилятора.
Ежегодно: замена смазки подшипников, проверка изоляции двигателя.
Подготовка к зиме: слейте воду из бассейнов и установите электрические нагревательные ленты в условиях холодного климата.
8. Устойчивость и энергоэффективность
Экономия энергии: частотно-регулируемые приводы (ЧРП) снижают энергопотребление вентиляторов на 20–30%.
Экологичные материалы: перерабатываемый армированный стекловолокном пластик снижает углеродный след за весь жизненный цикл.
Нулевой сброс жидкости: замкнутые системы с повторным использованием умягченной/отфильтрованной воды.
Заключение
Квадратные противоточные градирни отличаются высокоэффективным теплообменом, модульной масштабируемостью и оптимизацией пространства, что делает их идеальными для промышленных систем охлаждения. Для оптимальной производительности отдайте приоритет моделям с системами мониторинга с поддержкой IoT и адаптируйте конфигурации к тепловым и пространственным требованиям конкретного объекта.
Что говорят наши клиенты о квадратной противоточной градирне
Часто задаваемые вопросы о квадратной противоточной градирне
-
В: Что такое квадратная противоточная градирня?
A: Квадратная противоточная градирня — это система охлаждения, в которой вода и воздух движутся в противоположных направлениях, обеспечивая эффективный теплообмен.
-
В: Чем квадратная противоточная градирня отличается от градирни с поперечным потоком?
В: Чем квадратная противоточная градирня отличается от градирни с поперечным потоком?
-
В: Каковы области применения квадратных противоточных градирен?
О: Они используются на электростанциях, химических заводах и в крупных системах отопления, вентиляции и кондиционирования воздуха для повышения эффективности охлаждения.
-
В: Легко ли обслуживать квадратные противоточные градирни?
A: Да, эти башни спроектированы так, чтобы обеспечить простоту обслуживания, имеют доступные компоненты и изготовлены из прочных материалов.
